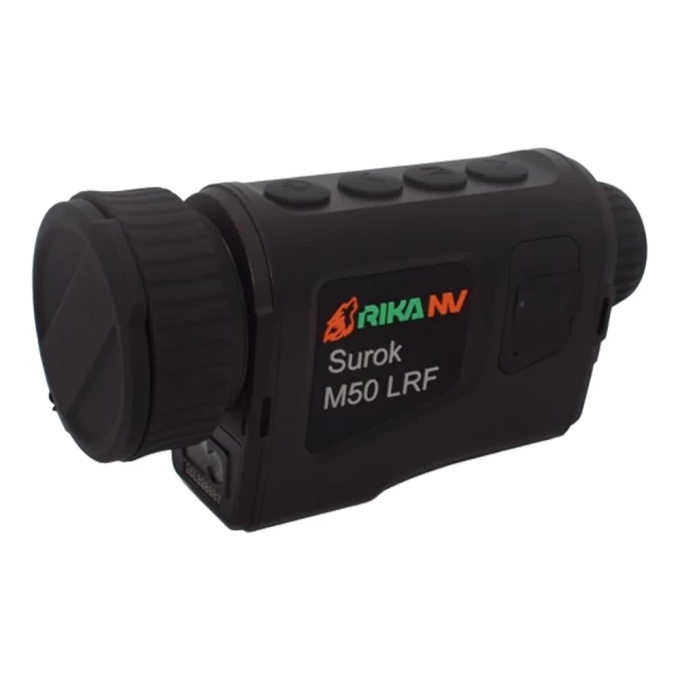

Тепловизор RIKANV SUROK M50 LRF

Тепловизионная камера RikaNV Surok M50 LRF с функцией видеозаписи и встроенным лазерным дальномером — длиннофокусная модель на крупной матрице 640×512 пикселей с шагом 12 мкм и сверхсветосильном объективе 50 мм F/0.9. Модель ориентирована на дальнее наблюдение и поиск зверя на открытых пространствах, на ELR-сценарии с подготовкой выстрела со стационарной позиции, на патрулирование больших угодий и тактические задачи дальнего наблюдения с числовой привязкой к цели.

В линейке Surok это старшая конфигурация: сенсор 640×512, дальняя оптика 50 мм F/0.9 с паспортной дальностью обнаружения 2600 м, лазерный дальномер 905 нм класса 1 на 1000 м и съёмный 18650-аккумулятор для hot-swap-замены в поле.

Тепловой тракт и системная чувствительность

В основе камеры — неохлаждаемый микроболометр на оксиде ванадия (VOx). Это решётка терморезисторов, реагирующих на собственное длинноволновое ИК-излучение сцены: тёплое тело зверя, прогретая земля, нагретые камни на солнце дают разный сигнал, который преобразуется в тепловую картинку. Неохлаждаемая VOx-матрица не требует криогенной системы, запускается мгновенно, не имеет движущихся частей и обеспечивает ресурс десятки тысяч часов — стандарт современной гражданской тепловизионки.

Разрешение 640×512 пикселей при шаге 12 мкм даёт крупную матрицу с надёжной идентификацией зверя на рабочих дистанциях. По сравнению с массовыми сенсорами 256×192 и средними 384×288 это вдвое-вчетверо больше пикселей по каждой оси: на той же сцене Surok M50 LRF различает форму рогов, текстуру шерсти, движение конкретных частей тела зверя, что критично для трофейной охоты и идентификации перед выстрелом. Цифровой зум остаётся комфортным до ×4 от базовой кратности — крупный сенсор даёт большой запас под программное увеличение.

Системная тепловая чувствительность — NETD не более 25 мК. По шкале практических ориентиров для класса 40 мК — массовый сегмент, 25 мК — уверенная работа при низком контрасте (туман, дождь), а ≤18 мК — порог различимости теплового следа зверя в сложных условиях. Surok M50 LRF стоит на отметке уверенной работы при низком контрасте, и сверхсветосильная оптика F/0.9 дополнительно компенсирует системный NETD по сравнению с менее ёмкой оптикой того же класса матрицы.

Спектральный диапазон 8–14 мкм — рабочая полоса LWIR, в которую по закону Вина приходится максимум собственного теплового излучения объектов при земных температурах. Частота 50 Гц обеспечивает плавное отслеживание бегущего зверя без шлейфа и смаза.

Паспортная дальность обнаружения — 2600 м. По критерию Джонсона распознать вид крупного зверя при хорошем тепловом контрасте можно ориентировочно на 1200–1300 м, идентифицировать конкретную особь — около 850–900 м. Цифры справедливы для холодного сухого утра или ночи с разницей температур тела и фона более 5 °C; в тумане или летним днём с прогретой землёй дальность падает в 1.5–3 раза. На дальней оптике 50 мм с крупным сенсором это охватывает большинство сценариев промысловой и трофейной охоты в средней полосе и на юге.

Сверхсветосильная оптика 50 мм F/0.9

Объектив 50 мм с относительным отверстием F/0.9 — длиннофокусная сверхсветосильная система за пределами типового диапазона массовой тепловизионной техники. По формуле освещённости поток пропорционален 1/F²: относительно более распространённого F/1.4 такая оптика собирает в 2.4 раза больше теплового излучения, относительно F/1.0 — на четверть больше. На 50-мм фокусном поддержание апертуры F/0.9 — серьёзная конструктивная задача, требующая крупного апертурного диаметра, продуманной оптической схемы и качественной полировки.

Поле зрения 8.8°×7.0° — на дистанции 100 м кадр охватывает 15.4 × 12.3 м, на 500 м — 77 × 61 м, на 1 км — 154 × 123 м. Базовая кратность 2.8× — расчётное число, согласованное с угловым размером пикселя сенсора 640×512 и угловым разрешением дисплея. Цифровой зум плавный ×1.0–×4.0 даёт эффективные ×11 на максимуме, и крупный сенсор позволяет работать с зумом без видимой пикселизации в широком коридоре.

Удаление выходного зрачка 40 мм — увеличенное значение под комфортное наблюдение в очках, маске, балаклаве или зимней шапке. Выходной зрачок 6 мм облегчает поимку картинки в динамике и в зимних рукавицах. Диоптрийная коррекция ±5 D.

Лазерный дальномер 905 нм с дальностью 1000 м

Камера оснащена интегрированным лазерным дальномером класса 1 по IEC 60825 — eye-safe-классификация: излучение безопасно для глаз при любых условиях наблюдения невооружённым глазом, что значимо при работе в группе и измерении по силуэту человека. Длина волны 905 нм — полупроводниковый источник, наиболее распространённый в гражданских охотничьих дальномерах.

Паспортная дальность 1000 м измеряется по хорошо отражающей цели. По зверю с тёмной шерстью и низким альбедо реальная дальность обычно на 30–50 % меньше: рабочий охотничий ориентир — 500–700 метров по кабану, лосю или косуле. На неё дополнительно влияют атмосферная видимость, угол к цели и её размер. Точность ±1 м — стандарт класса. На фоне дальней оптики 50 мм с дальностью обнаружения 2600 м рабочая дистанция дальномера 500–700 м означает, что LRF покрывает зону уверенной идентификации, но не дотягивается до дальней зоны обнаружения — для дистанций за 1000 м точность измерения остаётся работой AI-distance или внешнего инструмента.

LRF в наблюдательной камере — это инструмент картирования сцены и подготовки выстрела с другого прицела: оператор измеряет дистанцию до точки выхода зверя, до кромки леса, до прогалины — данные используются при выборе позиции для ходовой охоты, при координации с напарниками и при подготовке точного выстрела в связке с прицелом, оснащённым баллистическим калькулятором.

Дисплей и режимы изображения

AMOLED 1024×768, 0.39". Истинный чёрный фон, высокий контраст между белым тепловым силуэтом и тёмной сценой, быстрый отклик без смазывания при панорамировании. По сравнению с дисплеями PRO-уровня запас разрешения над крупным сенсором 640×512 здесь более скромный, но AMOLED на длиннофокусной оптике остаётся комфортным — крупный сенсор сам по себе даёт читаемую детализацию.

Семь тепловых палитр: White Hot, Black Hot для длительного наблюдения без утомления, Red Hot и Hot Spot с подсветкой самых тёплых точек кадра, плюс палитры расширенного динамического диапазона. На ровном снегу удобнее работать в Black Hot, в редколесье и на опушке — в White Hot и Red Hot. Режимы Forest и Target — пресеты усиления и шумодавления под доминирующий тип сцены.

Алгоритмы обработки и стабилизация

EIS (Electronic Image Stabilization) — электронная стабилизация, особенно заметная на длиннофокусной оптике 50 мм. На длинном фокусе дрожание рук визуально умножается на кратность, и без стабилизации читаемость деталей падает катастрофически; EIS компенсирует мелкое дрожание и сохраняет картинку устойчивой при наблюдении с рук — на стационарной позиции с упором эффект ещё заметнее.

Heat Track — автоматическое выделение и сопровождение самой тёплой точки в кадре маркером. На дальней дистанции на пёстром фоне опушки или редколесья Heat Track ускоряет первичный контакт с целью. Алгоритм работает по пику гистограммы и может цепляться за случайные нагретые объекты — оператор подтверждает цель сам.

NUC (Non-Uniformity Correction) реализован в автоматическом и ручном режимах. Picture-in-Picture (PiP) выводит увеличенный фрагмент в верхней части кадра — для длиннофокусного тепловизора с LRF это особенно ценный сценарий: оператор удерживает базовую кратность 2.8× для контроля сектора, разглядывает удалённую деталь с цифровым зумом, работает с дальномером по ключевым точкам сцены — всё в одном кадре.

AI-измерение дистанции через ML-классификацию объекта дополняет лазерный дальномер: бесшумный, без подсветки лучом, удобен для осторожной охоты и работает за пределами LRF до паспортной дальности обнаружения. LRF и AI-measurement — взаимодополняющие инструменты: LRF даёт точность ±1 м по чётко видимой цели в пределах 1000 м, AI работает по силуэту в более широком диапазоне с более грубой точностью. Уведомления в реальном времени через сопряжённое мобильное приложение фиксируют события — детектирование движения, факт съёмки, низкий заряд батареи.

Запись, память и интерфейсы

Встроенная память 32 ГБ хранит фото и видео прямо в камере — при типовой плотности 100–150 МБ на минуту 1080p этого хватает на несколько выездов без выгрузки на ПК. Запись ведётся с наложением OSD (кратность, палитра, измеренная дальность, заряд пишутся прямо в кадр), микрофон фиксирует звук, локальный альбом с галерейным интерфейсом позволяет работать с материалом без подключения смартфона. Воспроизведение фото и видео доступно прямо на дисплее. Меню переведено на несколько языков, включая русский и английский.

USB Type-C обслуживает зарядку, передачу данных и обновление прошивки. Камера поддерживает режим точки доступа: формирует собственную WiFi-сеть, к которой подключается смартфон или планшет без сотовой связи и роутера, дальность связи 10–30 м.

Питание от съёмного 18650

Камера работает от съёмного литий-ионного аккумулятора формата 18650. Съёмный формат принципиально важен для полевого использования: на сильном морозе или в длинной засидке оператор делает hot-swap — меняет севший элемент на запасной за десяток секунд. Ёмкость стандартного 18650 даёт паспортные 8 часов непрерывной работы при +20 °C без активного дальномера, точки доступа и видеозаписи; в реальном поле при активной работе LRF цифру принято делить на 1.5–2. Меньшее время работы относительно других моделей линейки объясняется более крупным сенсором 640×512 и активной оптикой — это плата за разрешение и дальность.

На морозе −20 °C литий-ионные элементы теряют 30–50 % ёмкости — общее свойство Li-ion-химии. С течением циклов аккумулятор постепенно деградирует и теряет ёмкость. Полевое решение — пара или три запасных 18650 во внутреннем кармане куртки.

Корпус, габариты и условия эксплуатации

Диапазон рабочих температур −20…+50 °C закрывает охотничий сезон средней полосы и юга России. Класс защиты IP67 — пыленепроницаемость и кратковременное погружение до 1 м на 30 минут.

Масса 474 ± 5 г при габаритах 164×64×86.5 мм — увеличенный относительно среднефокусных моделей формат под крупный сенсор 640×512 и длинную оптику 50 мм F/0.9. Камера подходит для длительного ношения на ремне, в подсумке тактического жилета или в специальной кобуре, при ходовой охоте масса ощутима. Для стационарного наблюдения и засидки эта разница не критична.

Меры безопасности

Тепловизионный микроболометр реагирует на ИК-излучение в диапазоне 8–14 мкм. Прямое наведение объектива на солнце, сварочную дугу, открытое пламя на близкой дистанции, лазерные источники или другие мощные тепловые излучатели создаёт на матрице тепловую нагрузку в тысячи раз выше рабочего диапазона. Локальный перегрев пикселей VOx ведёт к необратимому разрушению чувствительного слоя — на матрице появляются постоянные мёртвые зоны в форме характерного пятна, которое не убирается ни калибровкой, ни прошивкой.

Запрещено:

Повреждение сенсора по причине нарушения этих правил не является гарантийным случаем. При обращении в сервисный центр факт термического повреждения однозначно устанавливается по характеру дефекта на матрице — камера также сохраняет диагностические логи, по которым считывается история температурных событий и причины повреждения.
