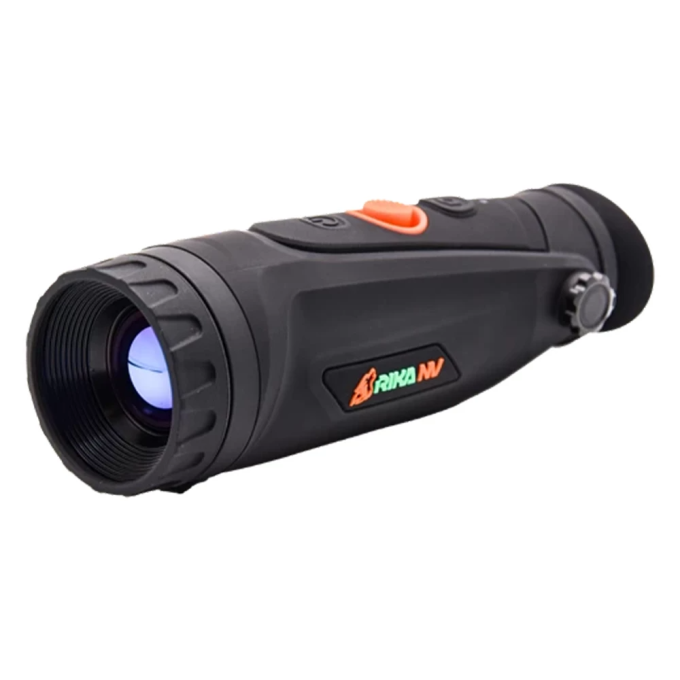

Тепловизор RIKANV SUROK M35 ALFA

Тепловизионная камера RikaNV Surok M35 ALFA с функцией видеозаписи — длиннофокусная модель на матрице 384×288 пикселей с шагом 12 мкм и объективом 35 мм F/1.0. Модель ориентирована на дальнее наблюдение и поиск зверя на открытых пространствах — полях, опушках, степных и горных охотничьих угодьях, где приоритет смещён с широкого обзора на детализацию удалённой цели и дальность обнаружения.

В линейке Surok ALFA это самая длиннофокусная модель: 35-мм объектив с базовой кратностью 3.3× даёт паспортную дальность обнаружения 1800 м, увеличенный аккумулятор на 16 часов автономной работы и расширенный комплект интерфейсов с полноценным WiFi и точкой доступа.

Тепловой тракт и системная чувствительность

В основе камеры — неохлаждаемый микроболометр на оксиде ванадия (VOx). Это решётка терморезисторов, реагирующих на собственное длинноволновое ИК-излучение сцены: тёплое тело зверя, прогретая земля, нагретые камни на солнце дают разный сигнал, который преобразуется в электрический ток и далее в тепловую картинку. Неохлаждаемая VOx-матрица не требует криогенной системы (как InSb или MCT в военных приборах), запускается мгновенно, не имеет движущихся частей и обеспечивает ресурс десятки тысяч часов — стандарт современной гражданской тепловизионки.

Разрешение 384×288 пикселей при шаге 12 мкм даёт компактный сенсор с угловой детализацией IFOV около 0.34 мрад на пиксель в длиннофокусной 35-мм оптике — это втрое выше детализация, чем у короткофокусной 15-мм версии того же класса. Цифровой зум интерполирует существующие пиксели и не добавляет новой информации, работает в комфортном коридоре до ×2 от базовой; на максимуме ×4 заметна интерполяция — режим оправдан для уточнения вида цели после её обнаружения.

Системная тепловая чувствительность — NETD не более 20 мК. По шкале практических ориентиров для класса 40 мК — массовый сегмент, 25 мК — уверенная работа при низком контрасте (туман, дождь), а ≤18 мК — порог различимости теплового следа зверя в сложных условиях. Значение 20 мК ставит Surok M35 ALFA вплотную к нижнему порогу: оптика F/1.0 в связке с алгоритмами обработки даёт читаемую картинку в осенней мороси, в утренней дымке над полем и при близких температурах зверя и фона.

Спектральный диапазон 8–14 мкм — рабочая полоса LWIR, в которую по закону Вина приходится максимум собственного теплового излучения объектов при земных температурах. LWIR лучше, чем коротковолновый MWIR, проходит через атмосферную дымку и лёгкий дождь — именно поэтому он стандартен для охотничьей и наблюдательной оптики. Частота 50 Гц обеспечивает плавное отслеживание бегущего зверя без шлейфа и смаза при панорамировании — критично при дальнем наблюдении за уходящим стадом или одиночной целью на открытом поле.

Паспортная дальность обнаружения — 1800 м. По критерию Джонсона на матрицу для обнаружения цели нужно около 2 пикселей, для распознавания вида — около 8, для идентификации — около 13. По крупному зверю калибра кабана это даёт ориентиры распознавания около 800–900 м и идентификации около 600 м при хорошем тепловом контрасте — холодной сухой ночи или утре с разницей температур тела и фона более 5 °C. В тумане или летним днём с прогретой до +25 °C землёй цифры падают в 1.5–3 раза — это не специфика модели, а общее свойство физики LWIR-наблюдения.

Оптика и дальнее наблюдение

Объектив 35 мм с относительным отверстием F/1.0 — длиннофокусная светосильная система. По формуле освещённости поток пропорционален 1/F², и относительно более распространённого F/1.4 такая оптика собирает почти вдвое больше теплового излучения. Поддержание F/1.0 на 35-мм фокусном — задача оптической схемы и качества полировки, а не маркетинговая надстройка: на длинном фокусе светосила сложнее, чем на коротком, и каждая полная ступень даёт ощутимый выигрыш в системном NETD и читаемости сцены.

Поле зрения 7.5°×5.6° — узкий поисковый сектор под дальнее наблюдение: на дистанции 100 м кадр охватывает 13.2 × 9.9 м, на 500 м — 66 × 50 м, на 1 км — 132 × 99 м. Это инструментально нагляднее градусов и быстрее ориентирует охотника при работе по конкретной кромке леса, опушке или склону. Базовая кратность 3.3× — расчётное число, согласованное с угловым размером пикселя сенсора и угловым разрешением дисплея. Цифровой зум плавный ×1.0–×4.0 даёт эффективные ×13 на максимуме — режим для подтверждения вида цели после обнаружения, не для сканирования.

Удаление выходного зрачка 40 мм — увеличенное относительно компактных тепловизоров значение под комфортное наблюдение в очках, маске, балаклаве или зимней шапке без эффекта виньетирования по краю поля. Выходной зрачок 6 мм — крупный диаметр пучка из окуляра, благодаря которому глаз быстро ловит картинку при смещении головы относительно оптической оси, что особенно важно при наблюдении в динамике. Диоптрийная коррекция ±5 D закрывает большинство случаев близорукости и дальнозоркости.

Дисплей и режимы изображения

AMOLED-матрица 1024×768 пикселей, диагональ 0.39 дюйма. AMOLED для тепловизора предпочтителен над LCD: истинный чёрный фон, высокий контраст между белым тепловым силуэтом и тёмной сценой, быстрый отклик без смазывания при панорамировании. Запас разрешения над сенсором 384×288 — четырёхкратный по каждой оси: пиксели матрицы не «замыливаются» при апскейле, OSD и меню рисуются без ступенек, цифровой зум остаётся комфортным на всём диапазоне.

Камера несёт шесть тепловых палитр: White Hot, Black Hot для длительного наблюдения без утомления глаза, Red Hot и Hot Spot с подсветкой самых тёплых точек кадра для быстрого поиска источника тепла, плюс палитры расширенного динамического диапазона. На ровном снегу и над промёрзшим полем удобнее работать в Black Hot, в редколесье и на опушке — в White Hot и Red Hot. Режимы изображения Forest и Target — пресеты усиления и шумодавления под доминирующий тип сцены.

Алгоритмы обработки и стабилизация

EIS (Electronic Image Stabilization) — электронная стабилизация, особенно заметная на базовой кратности 3.3× и при работе с цифровым зумом. На длинной оптике дрожание рук визуально умножается на кратность, и без стабилизации читаемость деталей падает; EIS компенсирует мелкое дрожание и сохраняет картинку устойчивой при наблюдении с рук без упора.

Heat Track — автоматическое выделение и сопровождение самой тёплой точки в кадре маркером. На дальней дистанции на пёстром фоне опушки или редколесья Heat Track ускоряет первичный контакт с целью. Алгоритм работает по пику гистограммы и может цепляться за случайные нагретые объекты — прогретый солнцем камень, выхлоп автомобиля, костёр на дальнем плане; оператор подтверждает цель сам.

NUC (Non-Uniformity Correction) реализован в автоматическом и ручном режимах: автоматический срабатывает по таймеру и температурному дрейфу, ручной запускается оператором по сцене и позволяет отложить калибровочную паузу на нужный момент. Picture-in-Picture (PiP) выводит увеличенный фрагмент в верхней части кадра — для длиннофокусного тепловизора это ценный сценарий: оператор удерживает базовую кратность 3.3× для контроля сектора и одновременно разглядывает удалённую деталь в зоне интереса с цифровым зумом.

AI-измерение дистанции через ML-классификацию объекта: камера определяет вид зверя и по угловому размеру в кадре оценивает расстояние. На длиннофокусной 35-мм оптике точность AI-измерения выше, чем на короткофокусных моделях, за счёт большего числа пикселей силуэта на матрице. Измерение бесшумное и не подсвечивает зверя лучом — критично для осторожной охоты на открытых пространствах.

Запись, память и интерфейсы

Встроенная память 64 ГБ — вдвое больше базовой ALFA-комплектации; при типовой плотности 100–150 МБ на минуту 1080p этого хватает на несколько длительных выездов без выгрузки на ПК. Запись ведётся с наложением OSD (кратность, палитра, заряд, метаданные пишутся в кадр), локальный альбом с галерейным интерфейсом позволяет работать с материалом без подключения смартфона. Воспроизведение фото и видео доступно прямо на дисплее. Меню переведено на русский и английский. Запись звука у этой модели не предусмотрена — фиксируется только видеопоток.

USB Type-C обслуживает зарядку и передачу данных, обновление прошивки. WiFi-модуль работает в двух режимах: как клиент существующей сети (для прямой выгрузки на смартфон или ПК через сеть) и как точка доступа — камера сама создаёт WiFi-сеть, к которой подключается мобильное устройство без сотовой связи и роутера. Дальность связи в поле обычно 10–30 м в зависимости от препятствий. Включённый WiFi заметно сокращает автономность — это стандартная плата за удалённое управление и трансляцию.

Питание и автономность

Заявленное время работы — 16 часов от полного заряда. Это увеличенный показатель относительно базовой ALFA-комплектации, и связан он с более ёмким аккумулятором, рассчитанным на длительное полевое наблюдение. Цифра справедлива при +20 °C без активного WiFi и без видеозаписи — на полевую оценку её принято делить на 1.5–2. На морозе −20 °C литий-ионные элементы теряют 30–50 % ёмкости — общее свойство Li-ion-химии. С течением циклов аккумулятор постепенно деградирует, и фактическая автономность зависит от качества и состояния конкретной батареи. Полевое решение — запасной аккумулятор во внутреннем кармане куртки и USB-C-подзарядка от пауэрбанка.

Корпус, габариты и условия эксплуатации

Диапазон рабочих температур −20…+50 °C закрывает охотничий сезон средней полосы и юга России: при холодах ниже −20 °C ограничивает обычно не сенсор, а аккумулятор. Класс защиты IP67 — пыленепроницаемость и кратковременное погружение до 1 м на 30 минут, что покрывает любую охотничью погоду: ливень, снегопад, переход через мелкий ручей.

Масса 522 г при габаритах 196×64×64 мм — вытянутый формат под длиннофокусную оптику. Камера ощутимо тяжелее короткофокусных версий линейки, что естественно для 35-мм объектива F/1.0, но остаётся в комфортном диапазоне для ношения на ремне или в подсумке тактического жилета. Для длительной засидки и стационарного наблюдения с упора масса не критична; при длительной ходовой охоте эту разницу стоит учитывать в выборе модели линейки.

Меры безопасности

Тепловизионный микроболометр реагирует на ИК-излучение в диапазоне 8–14 мкм. Прямое наведение объектива на солнце, сварочную дугу, открытое пламя на близкой дистанции, лазерные источники или другие мощные тепловые излучатели создаёт на матрице тепловую нагрузку в тысячи раз выше рабочего диапазона. Локальный перегрев пикселей VOx ведёт к необратимому разрушению чувствительного слоя — на матрице появляются постоянные мёртвые зоны в форме характерного пятна, которое не убирается ни калибровкой, ни прошивкой.

Запрещено:

Повреждение сенсора по причине нарушения этих правил не является гарантийным случаем. При обращении в сервисный центр факт термического повреждения однозначно устанавливается по характеру дефекта на матрице — камера также сохраняет диагностические логи, по которым считывается история температурных событий и причины повреждения.
