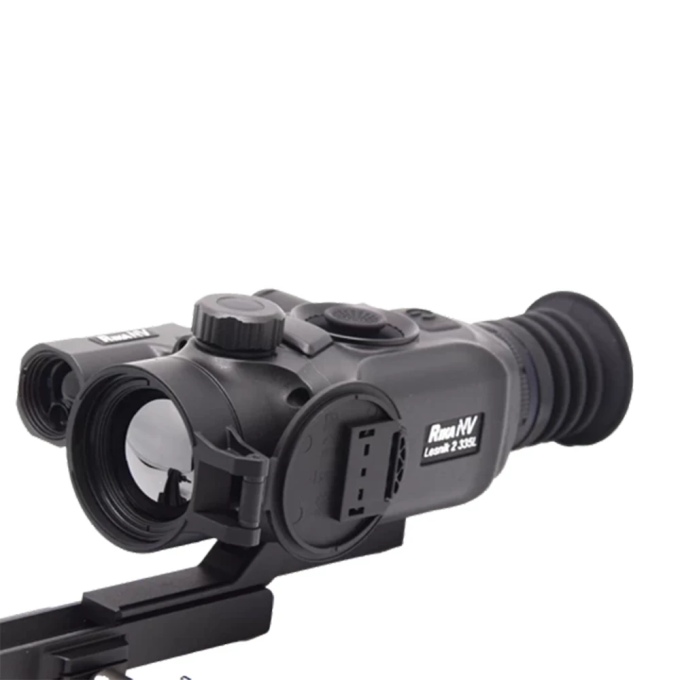

Тепловизионный прицел RIKANV LESNIK2 335L

Тепловизионный прицел RikaNV Lesnik2 335L — среднефокусный riflescope с матрицей 384×288 пикселей и шагом 12 мкм, светосильным германий-подобным объективом 35 мм F/1.0 и системным NETD ≤18 мК на нижнем пороге шкалы тепловой чувствительности. Прицел рассчитан на охотничью стрельбу под крупные калибры до 6000 Дж отдачи с интегрированным баллистическим калькулятором, лазерным дальномером 1200 м и питанием от пары съёмных 18650 с заявленной автономностью 18 часов.

В линейке Lesnik2 335L занимает позицию базовой среднефокусной конфигурации — компромисс между лёгкой ходовой моделью и тяжёлой длиннофокусной 650L: 35-мм фокусное расстояние и базовая кратность 3.2× покрывают типовые охотничьи дистанции от 50 до 600–700 м, не делая прицел чрезмерно длинным или массивным.

Сенсорный модуль и физика теплового сигнала

В сердце прицела — неохлаждаемый микроболометр на оксиде ванадия (VOx). Это решётка терморезисторов, каждый из которых меняет своё сопротивление под собственным длинноволновым ИК-излучением сцены. Тёплое тело зверя в полный рост в осеннем лесу, прогретая солнцем кромка камней, едва заметный свежий тепловой след на снегу — всё это разный электрический сигнал, который электроника собирает и преобразует в тепловую картинку. Неохлаждаемый сенсор не требует криогенной системы (в отличие от военных InSb- и MCT-матриц), запускается мгновенно, не имеет движущихся частей и обеспечивает ресурс десятки тысяч часов — это де-факто стандарт современной гражданской тепловизионки.

Разрешение 384×288 пикселей при шаге 12 мкм даёт компактный сенсор с угловой детализацией IFOV около 0.34 мрад на пиксель в 35-мм оптике. Меньший шаг при том же количестве элементов уменьшает физическую матрицу и позволяет более короткофокусную оптику при сохранении угловой детализации — это уменьшает массу и габариты прицела. На рабочих дистанциях монофокального riflescope этого хватает для уверенного распознавания вида крупного зверя — кабана, лося, оленя, волка. Цифровой зум интерполирует существующие пиксели и не добавляет новой информации, поэтому для надёжной идентификации удалённой цели на пределе кратности используется именно физическая фокусная — без программного увеличения.

Системная тепловая чувствительность — NETD не более 18 мК. По шкале практических ориентиров для класса 40 мК — массовый сегмент, 25 мК — уверенная работа при низком контрасте (туман, дождь), а ≤18 мК — порог различимости теплового следа зверя и слабоконтрастных целей в сложных условиях. Lesnik2 335L стоит ровно на нижнем пороге шкалы: оптика F/1.0 в связке с алгоритмами обработки даёт читаемую картинку в осенней мороси, в утренней дымке над болотом, в межсезонье при близких температурах зверя и фона — там, где более простые тепловизоры теряют различимость.

Спектральный диапазон 8–14 мкм — рабочая полоса LWIR. По закону Вина именно сюда приходится максимум собственного теплового излучения объектов при земных температурах: тело зверя с температурой 38 °C, прогретая до 5–10 °C земля, ствол ружья после длительного ношения. LWIR лучше, чем коротковолновый MWIR, проходит через атмосферную дымку и лёгкий дождь — стандарт для охотничьей и наблюдательной оптики. Частота 50 Гц — рабочий минимум для плавного отслеживания бегущего зверя без шлейфа и смаза при панорамировании, критичный при стрельбе по подранку и ночной работе по динамичной цели.

Паспортная дальность обнаружения — 1800 м. По критерию Джонсона на матрицу для обнаружения цели нужно около 2 пикселей, для распознавания вида — около 8, для идентификации — около 13. По крупному зверю калибра кабана это даёт ориентиры распознавания около 800–900 м и идентификации около 600 м при хорошем тепловом контрасте — холодной сухой ночи или утре с разницей температур тела и фона более 5 °C. В тумане или летним днём с прогретой до +25 °C землёй цифры падают в 1.5–3 раза — это не специфика модели, а общее свойство физики LWIR-наблюдения.

Светосильная 35-мм оптика и геометрия зрения

Объектив 35 мм с относительным отверстием F/1.0 — среднефокусная светосильная система. По формуле освещённости поток пропорционален 1/F², и относительно более распространённого F/1.4 такая оптика собирает почти вдвое больше теплового излучения. На системном уровне это конвертируется в более низкий NETD при тех же алгоритмах и более стабильную картинку при низком контрасте сцены — особенно ощутимо в момент сумеречного перехода и в плотном тумане.

Поле зрения 7.5°×5.6° — рабочая ширина под среднюю дистанцию: на 100 м кадр охватывает 13.2 × 9.9 м, на 500 м — 66 × 50 м, на 1 км — 132 × 99 м. Поле в градусах и линейное на 100 м — две интерпретации одного параметра: первое нагляднее в технической документации, второе — на местности, где охотник прикидывает, помещается ли в кадр стадо кабанов или одиночный лось целиком. Базовая кратность 3.2× — расчётная связка углового размера пикселя сенсора и углового разрешения дисплея: пытаться превысить её чисто оптикой на матрице 384×288 нельзя, картинка пикселизуется. Цифровой зум плавный ×1–×4 даёт эффективные ×13 на максимуме, но рабочий коридор без видимой интерполяции — до ×2 от базовой.

Удаление выходного зрачка 45 мм — стандарт безопасности для тепловизионных прицелов под крупные калибры: окуляр находится на расстоянии, исключающем «scope bite» — удар окуляром в бровь при сильной отдаче .338 Lapua Magnum, .375 H&H Magnum и подобных. Выходной зрачок 6 мм — крупный диаметр пучка из окуляра, благодаря которому глаз быстро ловит картинку при смещении головы относительно оптической оси. Это критично в неудобной стрелковой позиции, при стрельбе на холоде в зимних рукавицах и в динамике по бегущему зверю. Диоптрийная коррекция ±5 D закрывает большинство случаев близорукости и дальнозоркости — стрельба ведётся без очков под прицелом, что особенно ценно в маске и под зимним капюшоном.

Прицельная марка и работа с пристрелкой

В тепловизионном прицеле прицельная марка — не оптический элемент с механической гравировкой, а программная разметка поверх теплового кадра. Отсюда гибкость, недоступная дневной оптике: сетка переключается под задачу, цвет настраивается под текущую палитру, в памяти хранится несколько профилей под разные стволы и патроны.

Lesnik2 335L несёт 7 прицельных сеток в памяти: тонкая точка для дальней стрельбы по силуэту, открытый крест для быстрой работы накоротке по подходящему зверю, классическая MIL-сетка с угловыми делениями для измерения дистанции и расчёта упреждения, баллистические сетки с дроп-точками для типовых охотничьих калибров. На практике один-два рабочих варианта закрывают сезон, но запас полезен при смене калибра или типа охоты — например, при переходе со штатного 9.3×62 на лёгкий .308 Winchester дроп-точки становятся другими, и удобнее иметь готовую сетку, чем перенастраивать привычную.

Цвет марки регулируется в пяти вариантах — чёрный, белый, красный, зелёный, синий — и выбирается в зависимости от текущей тепловой палитры. На White Hot заметнее красная или зелёная марка, на Black Hot — зелёная или белая, чёрная марка универсальна, но теряется на тёмном фоне. Это не маркетинговый набор, а прикладная функция: смена палитры в процессе охоты с тёплой опушки на холодное снежное поле требует и смены цвета прицельной марки.

Пристрелка реализована в ручном режиме с фиксированным шагом юстировки в MOA или MIL — основной способ для точной работы и обязательный механизм даже при наличии автоматизированных альтернатив. Память хранит до 5 независимых профилей пристрелки: типовая нарезка — штатный охотничий патрон, пристрелочный с другой пулей, зимний с другой плотностью воздуха, запасной ствол, тренировочная сборка. Переключение профиля в меню происходит без повторной пристрелки.

Лазерный дальномер 905 нм и работа на средних дистанциях

Прицел оснащён интегрированным лазерным дальномером класса 1 по IEC 60825 — это eye-safe-классификация: излучение безопасно для глаз при любых условиях наблюдения невооружённым глазом, что значимо при работе в группе, при стрельбе в местах с возможным присутствием людей или животных и при совместной охоте с напарником. Длина волны 905 нм — полупроводниковый источник, наиболее распространённый в гражданских охотничьих дальномерах: дешевле и компактнее эрбиевых 1550-нм-схем, при этом достаточен для рабочих охотничьих дистанций.

Паспортная дальность 1200 м измеряется по хорошо отражающей цели — щиту, скале, стене здания, металлической конструкции. По зверю с тёмной шерстью и низким альбедо реальная рабочая дистанция обычно на 30–50 % меньше: ориентир по кабану, лосю или косуле — 600–800 метров. На неё дополнительно влияют атмосферная видимость (плотный туман режет дальность сильнее всего), угол к цели и её размер. Точность ±1 м — стандарт класса: для классической охоты этого с запасом хватает, поскольку реальный баллистический промах на средних дистанциях начинается от ошибки в 10+ метров; для дальней высокоточной стрельбы (ELR) ±1 м — минимум, ниже которого баллистический калькулятор начинает давать заметную ошибку по вертикали.

Баллистический калькулятор и подготовка дальнего выстрела

Интегрированный баллистический калькулятор учитывает начальную скорость пули V₀, баллистический коэффициент BC, температуру воздуха, атмосферное давление, дистанцию до цели и угол места цели. Расчёт траектории идёт по модифицированной модели G1/G7 с учётом закона сопротивления воздуха. Дистанция в калькулятор поступает напрямую от встроенного LRF одной кнопкой на корпусе или вводится вручную — это позволяет работать на любых дистанциях, включая те, где LRF не дотягивается до цели или где цель не подсвечивается лучом по тактическим соображениям. Возможность прямого ввода вычисленной поправки в милах MIL даёт совместимость с внешними баллистическими таблицами и приложениями типа Strelok Pro.

Корректная работа калькулятора на дальних дистанциях требует пуль с высоким баллистическим коэффициентом — типа VLD (Very Low Drag) с удлинённой оживальной частью. Такие пули сохраняют скорость и энергию на больших дистанциях и обеспечивают предсказуемую траекторию. Пули с плоской или мягкой носовой частью (Soft Point) — Lapua Mega, Norma Oryx и аналоги — имеют низкий BC: при пристрелке на 100 м уже на 200–300 м смещение по горизонтали и вертикали может составлять десятки сантиметров. Технически их можно настроить под дальнюю стрельбу, но это требует кратно большего времени и точной экспериментальной верификации; рациональнее под дальние сценарии заводить отдельную партию VLD-патронов.

Баллистический коэффициент, указанный на коробке или в справочнике пуль, соответствует конкретной испытательной скорости — для конкретного ствола в конкретных условиях V₀ может отличаться, и температура окружающей среды также влияет на скорость пули в стволе и в полёте. После ввода данных (V₀, BC, вес пули, высота прицела над стволом) и активации калькулятора с выбором дистанции прицел автоматически рассчитывает точку прицеливания. Если пуля приходит выше или ниже расчётной точки, после повторной проверки введённых значений корректируется именно BC — реальный коэффициент для конкретного ствола на текущей скорости часто отличается от табличного, и это нормальная ситуация, требующая опыта и нескольких контрольных серий.

Дисплей AMOLED и тепловые палитры

Картинка выводится на AMOLED-матрицу 1024×768 пикселей при физическом размере 0.39 дюйма. AMOLED для тепловизионного прицела предпочтителен над LCD по нескольким причинам: истинный чёрный фон (пиксель просто не светится, а не подсвечен), высокий контраст между белым тепловым силуэтом и тёмной сценой, быстрый отклик без смазывания при панорамировании, низкая задержка кадра. Запас разрешения над сенсором 384×288 — четырёхкратный по каждой оси: пиксели матрицы не «замыливаются» при апскейле, OSD и меню рисуются без ступенек, цифровой зум остаётся комфортным.

Шесть тепловых палитр покрывают основные охотничьи сценарии. White Hot — универсальная и привычная по большинству роликов, тёплое тело зверя выглядит белым на тёмной сцене. Black Hot инвертирует яркость: тёплые объекты тёмные, что меньше утомляет глаз при длительном наблюдении на засидке. Red Hot и Hot Spot подсвечивают самые тёплые точки кадра — полезно для быстрого обнаружения теплового пика на сложном фоне. Палитры расширенного динамического диапазона типа Iron Bow и Rainbow раскрашивают кадр градиентом по температуре — нишевый инструмент, утомляющий при длительной работе, но даёт быстрое визуальное представление о температурном диапазоне сцены.

Алгоритмы обработки и стрелковые функции

Heat Track — автоматическое выделение и сопровождение самой тёплой точки в кадре маркером. Алгоритм работает по принципу пика гистограммы и помогает быстро обнаружить зверя в густой растительности, на пёстром фоне или при смешанной температурной сцене. Здесь важна честность: Heat Track может цепляться за случайные нагретые объекты — прогретый солнцем камень на опушке, выхлопная труба автомобиля на дальнем плане, костёр охотников на соседней просеке. Это не баг, а свойство принципа работы: оператор подтверждает цель сам, маркер — лишь подсказка для ускорения первичного контакта.

NUC (Non-Uniformity Correction) реализован через механический затвор: периодическая калибровка с короткой паузой около 0.5 секунды и характерным щелчком — стандарт для среднего класса riflescope. Для охоты затворная схема предсказуема и надёжна; возможность отложить калибровку ручным запросом в нужный момент позволяет не пропустить кадр на «замерзании» картинки в момент выхода зверя.

Picture-in-Picture (PiP) врезает увеличенный фрагмент в верхней части кадра в зоне прицельной марки при сохранении основного поля по периферии. Стрелок ведёт цель с точностью зума, не теряя контроль обстановки в секторе — особенно полезно при стрельбе в динамике, на средних-дальних дистанциях и в групповой охоте, где важно видеть действия напарника краем кадра.

RAV (Recoil-Activated Video) — автоматический старт записи по импульсу выстрела от акселерометра. Запись фиксирует обычно 10–30 секунд до момента выстрела и столько же после, без ручного нажатия на кнопку. Полезно для разбора промахов (по записи видно положение перекрестия в момент выстрела), подтверждения этичного выстрела, охотничьих роликов и судебной фиксации в спорных ситуациях.

Запись, память и интерфейсы передачи данных

Встроенная память 64 ГБ хранит фото и видеоматериал прямо в приборе — при типовой плотности 100–150 МБ на минуту 1080p этого хватает на длительный охотничий выезд без выгрузки на ПК. Запись ведётся с наложением OSD: кратность, прицельные данные, измеренная дальность, заряд батареи и метаданные пишутся прямо в кадр, что упрощает реконструкцию выстрела и обучение новых стрелков. Микрофон записывает звук вместе с видео — полезно для голосового комментирования в поле и анализа реакции зверя на выстрел по аудио. Локальный альбом с галерейным интерфейсом просмотра, сортировки и удаления позволяет работать с материалом без подключения смартфона. Меню переведено на русский и английский.

Магнитный разъём обслуживает зарядку и передачу данных на ПК. Преимущества: герметичность корпуса (нет открытого порта с уплотнителем, который изнашивается), быстрое подключение без ориентации коннектора и самоотсоединение при задевании без повреждения разъёма. Минус — кабель проприетарный: штатный идёт в комплекте, но при утере в полевых условиях запасной не найдёшь в розничной продаже, придётся заказывать у продавца. Режим точки доступа формирует собственную WiFi-сеть, к которой подключается смартфон или планшет без сотовой связи и без внешнего роутера. Дальность связи в поле обычно 10–30 м в зависимости от препятствий — этого хватает для просмотра трансляции на телефоне с удобной позиции рядом с прицелом или для быстрой выгрузки фото в группу.

Питание от пары 18650 и автономность в поле

Прицел работает от двух последовательных литий-ионных аккумуляторов формата 18650 — стандарт гражданской тепловизионной оптики этого класса. Съёмный формат принципиально важен для полевого использования: на сильном морозе или в длинной засидке оператор делает hot-swap — меняет севшие элементы на запасные за десяток секунд, не привязываясь к подзарядке через кабель. Защита от переполюсовки — схема, блокирующая ток при неправильной установке аккумулятора — спасает электронику от выгорания при ошибочной полярности. Это не теоретическая проблема: ночью, в темноте, в зимних рукавицах легко промахнуться с ориентацией ячейки, и без защитной схемы один такой случай ремонтируется только в сервисе.

Заявленное время работы — 18 часов от полной пары 18650. Эта цифра справедлива при +20 °C без активной точки доступа, без LRF в работе и без видеозаписи — условие лабораторного измерения. На полевую оценку её принято делить на 1.5–2: в реальной охоте с периодическим использованием дальномера, краткой записью выстрелов через RAV и подключением смартфона в моменты разбора реальная автономность опускается до 10–14 часов. На морозе −20 °C литий-ионные элементы теряют 30–50 % ёмкости — это общее свойство Li-ion-химии, не специфика модели. Полевое решение — пара запасных 18650 во внутреннем кармане куртки, ближе к телу. Качественные брендовые ячейки с защитной платой служат заметно дольше дешёвых. С течением циклов аккумулятор постепенно деградирует и теряет ёмкость, и фактическая автономность зависит от качества и состояния конкретной батареи.

Корпус, крепление и условия эксплуатации

Корпус сертифицирован по IP67 — пыленепроницаемость и кратковременное погружение до 1 метра на 30 минут. Это покрывает любую охотничью погоду: проливной дождь без перерывов, плотный мокрый снегопад, переход через мелкий ручей или болотистую низину. Класс гарантируется при целостности уплотнений, поэтому удары и падения должны быть исключены вне зависимости от паспортного значения — после серьёзного механического воздействия даже без видимых повреждений герметичность стоит проверять.

Диапазон рабочих температур −20…+50 °C закрывает весь сезон в средней полосе и на юге России. На холодах ниже −20 °C ограничивает обычно не сенсор, а аккумулятор: микроболометр продолжает работать, но Li-ion ячейки сильно теряют отдачу.

Крепление — Picatinny Rail в комплекте, что снимает вопрос совместимости с подавляющим большинством современных винтовок и переходников. От жёсткости и точности кронштейна напрямую зависит сохранение пристрелки при отдаче, и стандарт Picatinny с поперечными пазами здесь — рабочий инженерный выбор: каждая планка фиксируется в одной и той же точке, что облегчает повторное снятие-установку без ухода нуля.

Прицел рассчитан на максимальную энергию отдачи 6000 Дж — это уровень крупных калибров: тепловизор выдерживает весь ресурс выстрелов под .338 Lapua Magnum, .375 H&H Magnum, 9.3×62, .416 Rigby, .300 Winchester Magnum без сдвига сетки, разрушения матрицы или ослабления внутреннего крепежа компонентов.

Масса прицела 628 г при габаритах 188×103.5×72 мм — компактный формат среднефокусного riflescope с двумя 18650 и без длинной 50-мм оптики. На охотничьей винтовке среднего веса прицел не нарушает баланса; на лёгком карабине под мелкий калибр такая масса заметна, но в этом сценарии 6000 Дж сертификации избыточна.

В комплекте — Picatinny-кронштейн, магнитный кабель для передачи данных, наглазник.

Меры безопасности

Тепловизионный микроболометр регистрирует ИК-излучение в диапазоне 8–14 мкм. Прямое наведение объектива на солнце, сварочную дугу, открытое пламя на близкой дистанции, лазерные источники или другие мощные тепловые излучатели создаёт на матрице тепловую нагрузку в тысячи раз выше рабочего диапазона. Локальный перегрев пикселей VOx ведёт к необратимому разрушению чувствительного слоя: на матрице появляются постоянные мёртвые зоны в форме характерного пятна, которое не убирается ни программной калибровкой, ни обновлением прошивки. Восстановление невозможно — повреждённая матрица меняется в сборе.

Запрещено:

Повреждение сенсора по причине нарушения этих правил не является гарантийным случаем. При обращении в сервисный центр факт термического повреждения однозначно устанавливается по характеру дефекта на матрице — прицел также сохраняет диагностические логи, по которым считывается история температурных событий, времени экспозиции и причины повреждения.
